Как выбрать электрический водонагреватель, его устройство и принцип работы

Содержание

Схема работы накопительного водонагревателя

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.

Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

Электрическая схема накопительного водонагревателя

При выборе накопительного бойлера электрического нагрева нужно обращать внимание на его конструктивные особенности, а также учитывать основные правила монтажа водогрейного прибора

Виды водонагревателей накопительных электрических

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель!

Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные.

Проточный водонагреватель электрический: принцип работы

Проточный водонагреватель электрический

Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип).

Накопительный водонагреватель электрический: принцип работы

Второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип).

Накопительный водонагреватель электрический

Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Достоинства и недостатки “проточников”

Среди преимуществ проточных нагревателей следует отметить несколько моментов:

  • Обычно это компактные устройства, для них легче найти подходящее место.
  • Для получения стабильного потока горячей воды не требуется отдельный резервуар.
  • Электроэнергия расходуется только во время работы устройства.
  • Прибор не сложно установить и эксплуатировать.
  • Для установки не нужно делать дымоход.
  • Работа прибора не зависит от характеристик приточно-вытяжной вентиляции.

Но выбирая проточный водонагреватель, следует помнить и о его недостатках. Для начала, “проточники” во время работы потребляют довольно большое количество электроэнергии, что неизбежно отражается в счетах за коммунальные услуги.

Кроме того, качество обогрева будет зависеть от того, сколько точек потребления горячей воды обслуживает обогреватель одновременно. Если таких точек много, а мощность устройства маловата, воды будет слишком мало, или она будет прогреваться недостаточно быстро.

Проточные водонагреватели отличаются компактными размерами, что заметно облегчает их монтаж

При установке важно соблюсти требования по характеристикам электропитания. Высокая потребляемая мощность требует соответствующих условий работы

Установка прибора мощностью более 8 кВт возможна лишь к современной трехфазной электрической сети

Высокая потребляемая мощность требует соответствующих условий работы. Установка прибора мощностью более 8 кВт возможна лишь к современной трехфазной электрической сети.

К сожалению, дома старой постройки не всегда оборудованы таким образом. В подобных условиях допускается монтаж проточных нагревателей мощностью до 6 кВт. Уточнить особенности своей электрической сети можно в ЖЭКе или у местного электрика.

Имеет значение и состояние проводки в доме. Разумеется, она должна быть исправной. Рекомендуется использовать для таких мощных приборов, как проточные нагреватели, высококачественный медный провод.

Сечение кабеля должно соответствовать мощности прибора. По этому вопросу так же можно проконсультироваться с хорошим электриком.

У приборов малой мощности есть существенный недостаток: они удобны для эксплуатации только в теплое время года, когда температура воды, поступающей из водопровода, составляет не менее 15 градусов. Маломощное устройство может повысить температуру воду еще на 25 градусов, т.е. до вполне комфортных 40 градусов.

Если поступающая к нагревателю вода по каким-то причинам не успевает прогреваться до нужного уровня, качество подогрева будет неудовлетворительным.

Существуют проточные водонагреватели, которые устанавливают прямо на мойку. В этом случае нет необходимости подводить к раковине отдельно трубы горячего водоснабжения

Попытки подключить устройство, рассчитанное на трехфазную сеть, к обычной электросети в 220 В может стать фатальным и для проточного водонагревателя, и для электрики, и даже для людей. Не стоит рисковать и устраивать в доме электроаварию. К частному домовладению, даче или коттеджу можно подвести сеть с необходимыми характеристиками.

Для этого следует обратиться в местную энергоснабжающую компанию и получить специальное разрешение – технические условия на подключение электроустановки.

С особенностями подключения и работы электрического проточного водонагревателя Electrolux мощностью 3,5 кВт можно познакомиться в следующем видеоматериале:

Плюсы и минусы отопления с калорифером

Система обогрева дома, основывающаяся на подаче прогретого до установленной температуры воздуха непосредственно в дом, представляет особый интерес для владельцев собственного жилья.

Такая конструкция отопительной системы состоит из следующих важных узлов:

  • калорифера, выступающего в роли теплогенератора, подогревающего воздух;
  • каналов (воздуховодов), по которым поступают нагретые воздушные массы в дом;
  • вентилятор, направляющий хорошо прогретый воздух по всему объему помещения.

Преимуществ у системы такого типа много. К ним относится и высокий КПД, и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, и возможность объединить ее с климатической системой, и малая инерционность, в результате чего прогрев больших объемов происходит очень быстро.

Галерея изображений
Фото из

Как выбрать электрический водонагреватель, его устройство и принцип работыКалорифер — нагревательный прибор, предназначенный только для обработки воздушного потока без изменения влажности обрабатываемой массы Как выбрать электрический водонагреватель, его устройство и принцип работыКалориферами оснащаются системы воздушного отопления и кондиционирования, осуществляющие подмес свежей порции воздуха с улицы к циркулирующему внутри потоку Как выбрать электрический водонагреватель, его устройство и принцип работыВ системах воздушного отопления нагреваемый калорифером воздух нагнетается в помещение при помощи вентилятора Как выбрать электрический водонагреватель, его устройство и принцип работыВеским плюсом использования калориферов считается их возможность в максимально быстром темпе обогреть большие по площади и объему помещения, в том числе цеха, торговые комплексы, склады

Оборудование для нагревания воздуха

Система кондиционирования с калорифером

Воздушное отопление с калорифером

Быстрый обогрев больших площадей

Для многих домовладельцев недостатком является то, что монтаж системы возможен только одновременно со строительством самого дома и затем дальнейшая модернизация ее невозможна.

Минусом является и такой нюанс, как обязательное наличие резервного питания и потребность в регулярном техническом обслуживании.

У нас на сайте есть более подробные материалы по устройству воздушного отопления в доме и коттедже. Рекомендуем вам ознакомиться с ними:

  • Воздушное отопление своими руками: все про воздушные системы отопления
  • Как устроить воздушное отопление загородного дома: правила и схемы сооружения

Конструкция водонагревателей

Схема устройства водонагревателя

Накопительный водонагреватель по своей конструкции имеет несколько характерных отличий:

  • конструкция;
  • производительность;
  • принцип действия.

Тот, кто придумал первый накопительный водонагреватель, даже не предполагал, что его изобретение будет наиболее актуально в 21 веке. Плохое состояние теплосетей, ежедневные аварии, связанные с прорывом труб, вынудили горожан искать автономные источники подачи горячей воды надлежащего качества.

Конечно, воду можно согреть и в кастрюле, но лучше все же использовать бойлер. В основном газовая плита отлично подходит для этой цели, однако не везде подается газ. При строительстве новых домов даже в городе газ заменяют электрическими плитами.

Популярные статьи  Инструкция как сделать массажер своими руками для детей

Для сельских районов подводка газа стоит очень дорого. При небольшом количестве пользователей лучшим выходом будет накопительный электрический водонагреватель.

Какой нагреватель лучше

Лидером является накопительный бойлер, поскольку он подойдет в подавляющем большинстве случаев. У него гораздо меньше недостатков, чем у проточного водонагревателя. Имея в распоряжении такое оборудование можно одновременно набирать горячую ванну и мыть посуду на кухне, при этом получая воду одинаковой температуры. Что касается уровня потребления энергии, то затраты на нагрев 1 л воды у проточного и накопительного нагревателя одинаковы, но есть определенные нюансы.

Когда стоит выбрать накопительный нагреватель

Бойлер будет уместным решением в следующих случаях:

  • при плохом напоре воды в трубах;
  • при наличии частых перебоев по подаче газа или электричества;
  • при подключении сразу нескольких смесителей, которые будут работать одновременно;
  • при необходимости набора большого количества горячей воды за короткое время.

Схема подключения накопительного бойлера к водопроводу

Когда следует взять проточный водонагреватель

Если горячая вода требуется редко, то невыгодно, чтобы бойлер поддерживал ее температуру сутками. В подобных обстоятельствах дешевле будет пользоваться проточным водонагревателем. Он подойдет в небольшую квартиру и для дачи. Такое устройство практически не занимает места. Оно вполне способно обеспечить горячим потоком смеситель на кухне и в ванне, поскольку они располагаются рядом через стенку на расстоянии меньше метра друг от друга. Электрические проточные водонагреватели, предназначенные для одной точки, стоят очень дешево, поэтому их можно выбрать при проведении бюджетного ремонта.

Компактный электрический водонагреватель для ванной

Если при выборе водонагреватели в первую очередь во внимание берется бюджетный выход из ситуации не только в плане покупки оборудования, но и оплаты ресурсов за его работу, то лучше остановиться на газовой колонке. Она стоит в 3 раза дешевле газового накопительного котла. При выборе в ее пользу нужно учесть, что колонка гораздо массивней электрических проточных водонагревателей

Поскольку она работает по принципу радиатора, то в результате сужения канала трубопровода при ее работе создается значительный шум

При выборе в ее пользу нужно учесть, что колонка гораздо массивней электрических проточных водонагревателей. Поскольку она работает по принципу радиатора, то в результате сужения канала трубопровода при ее работе создается значительный шум.

Устройство электрического водонагревателя

Принцип работы устройства, описанный выше, достаточно прост, именно поэтому любой водонагреватель обладает длительным эксплуатационным сроком – чем меньше элементов в системе, тем она больше работает. Теперь необходимо разобраться с общим устройством водонагревателя, это поможет своевременно определить неисправный элемент и, при необходимости, заменить его.

Как устроен электрический водонагреватель:

  • Наружная часть устройства. В зависимости от стоимости устройство изготавливается из тонколистовой стали или твёрдого пластика повышенной прочности. Наружная часть устройства несёт больше дизайнерский характер, чем практический.
  • Слой утеплителя. В зависимости от качества утеплителя определяется количество времени, за которое остынет нагретая жидкость. Чаще всего применяют пенополиуретан в жидком виде, который после заправки быстро превращается затвердевает. Утеплитель позволяет создать эффект термоса, а соответственно – необходимость частого включения нагревательного элемента.
  • Внутренняя часть устройства. Сейчас для изготовления внутренних баков электрических водонагревателей использую нержавеющую сталь, стеклофарфор или дорогостоящее титановое напыление. В зависимости от качества используемого материала, повышаются не только теплоизоляционные качества, но и срок эксплуатации устройства.
  • Электронагреватели. Наиболее распространённый нагревательный элемент – ТЭН. Основной принцип работы такого устройства – преобразование электрической энергии в тепло, соответственно – нагрев жидкости.

Пример качественного ТЭНа

  • Трубки холодной и горячей воды. Расположены практически по всей внутренней поверхности бойлера.
  • Электрическая часть прибора, в которую входит термостат, электронный термометр, лампы индикации, а также схема, обеспечивающая автоматический режим работы водонагревателя.
  • Элементы крепежа. Две металлические пластины и набором дюбелей устанавливаются на стену, а на них крепится сам водонагреватель.

Основными врагами любого бытового прибора для нагрева воды являются коррозия и образование накипи на внутренних поверхностях бака. И если накипь можно устранить посредством «сухого нагрева» (ТЭН устанавливают в закрытую колбу), то для предотвращения коррозии используют магниевый анод. Магниевый анод – это элемент, который берёт на себя практически весь кислород из воды, что позволяет сохранить материал внутреннего бака.

Магниевый анод

Бак

Еще одной из отличительных особенностей накопительных водонагревателей является бак. Он может быть изготовлен из 3-х основных видов материала:

нержавеющая сталь

металл, покрытый эмалью или стеклоэмалью

пластик

Основное преимущество пластиковых баков – никакого химического взаимодействия с водой. А значит не должно происходить окисления и разъедания стенок.

Главный недостаток – хрупкость. В большинстве случаев такой бойлер не подходит для навешивания на стену. Его лучше устанавливать в какую-либо нишу.

Если бак будет из высококачественной нержавеющей стали, с большим содержанием хрома (более 30%), и при этом толщина стенок будет такой же, как и у бака с эмалью, стоимость его будет запредельной.

К тому же имейте в виду, что у эмали и стали разные характеристики расширения при высоких температурах. Вследствие чего, эмаль может отслаиваться в самых уязвимых местах уже через пару лет эксплуатации.

Некоторые производители используют высокоуглеродную сталь холодной прокатки и покрывают ее эмалью. Холодная прокатка, в отличие от горячей, имеет два больших преимущества:

она позволяет создавать листы металла необходимой толщины с точность до нескольких микрон

такая продукция будет более высокого качества по всем показателям: точность размеров, отделка поверхности, физико-механические свойства

При технологии влажной эмалировки покрывается вся внутренняя поверхность бака. Сырьем для эмали является фритта – молотое стекло с добавлением кварца.

Бак обливается суспензией. Затем высушивается и запекается в печи при температуре 850 градусов.

Таким образом стекло спекается на поверхности металла, образуя цельный слой, устойчивый к коррозии.

Средняя толщина эмали должна быть не менее 500 микрон.

Как правильно выбрать водонагреватель для частного дома

Жизнь в частном доме подразумевает большое количество забот, одной из которых является постоянное обеспечение горячей воды, так как горячей воды в центральном водопроводе практически никогда не бывает

Перед тем как выбирать водонагреватель для частного дома, необходимо обратить внимание на некоторые важные вещи

Бытовое помещение для бойлера

Если водонагреватель не будет использоваться исключительно для бытовых нужд, например, для мытья посуды, то такой прибор должен обладать большой мощностью – не менее 5-7 кВт. Только такая мощность обеспечит нагрев воды объёмом до 200 литров за 2.5-3 часа, при условии, что в доме проживает семья из 4-5 человек.

Очень редко в частном доме живут 2-3 человек. Но если семья небольшая, то достаточно будет смонтировать бойлер объёмом до 100 литров, которых вполне хватит не только для членов семьи, но также и для решения бытовых проблем.

Перед тем, как обзавестись бойлером с большим объёмом, обязательно следует уточнить о его рабочем напряжении, ведь для работы мощного нагревательного элемента может потребоваться подвод рабочего напряжения в 380 В. Для 380 В, в домашней электрической сети должно быть минимум 2 рабочих фазы, что не всегда предусматривают хозяева домов.

Популярные статьи  Ирригатор полости рта — какой лучше выбрать и зачем нужен

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

  • Снижение КПД водонагревательного оборудования;
  • Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
  • Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Электрический проточный водонагреватель: принцип работы

Как выбрать электрический водонагреватель, его устройство и принцип работы
Проточный электроводонагреватель

Проточный водонагреватель – это прибор, в котором нагрев жидкости происходит во время её движения. Основное преимущество подобных водогрейных установок заключается в их компактности. Также электронагреватели позволяют осуществлять нагрев жидкости практически мгновенно, что особенно удобно при установке на даче, когда жильём пользуются не на постоянной основе.

Проточный водонагреватель состоит из колбы небольшого объёма, в которой находится ТЭН. Вода, проходя по колбе, нагревается до определённой температуры, после чего поступает к водоразборным точкам. Для предотвращения закипания воды, а также для своевременного включения прибора, в устройстве используются различные датчики и реле. Для обеспечения электротехнической безопасности, корпус водонагревателя обязательно соединяется с заземляющим контактом проводки.

В зависимости от мощности устройства водонагреватель может быть установлен в одной водоразборной точки либо иметь разводку ко всем потребителям горячей жидкости.

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

  1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
  2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
  3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
  4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Время нагрева воды

Производить расчеты скорости нагрева воды с помощью характеристик, указанных в сопроводительных документах, не имеет смысла. Все производители вписывают туда абсолютные величины. В реальности же большинство моделей современных водонагревателей доводят 100 л воды до температуры в 60°С в пределах 5 ч. Так, при смешивании с холодной водой получается до 250 л теплой жидкости летом и около 200 л зимой. Поэтому реальные значения и отличаются от расчетов, поскольку по мере убывания в баке горячей воды происходит добавление холодной, а значит, общая температура понижается.

На выбор конкретной модели обогревателя может повлиять материал, из которого изготовлен бак. Наиболее долговечными являются водонагреватели, выполненные из нержавеющей стали. Также немаловажным преимуществом считается наличие съемного теплообменника. Эта деталь дает возможность почистить его самостоятельно. Следует избегать моделей, в качестве утепления которых использовался поролон, поскольку он быстро изнашивается.

Но в любом случае вы должны выбирать водонагреватель, опираясь на холодный и взвешенный расчет. Тогда бойлер прослужит долгие годы.

  • Как правильно выбрать инфракрасные обогреватели для дачи
  • Как сделать печь буржуйку самостоятельно?
  • Как выбрать газовый котел по площади?
  • Использование тепла земли для обогрева дома
  • Как утеплить дом изнутри
  • Технология утепления балкона
  • Как рассчитать тепловую энергию для отопления?

Какие бывают проточные нагреватели

Проточные элетронагреватели разделяются на следующие виды:

  • Напорные.
  • Безнапорные.

Напорные устройства подходят для обеспечения многоэтажного дома с большим количеством точек водоразбора, но этот вид нагревателей будет работать только при условии создания в подающем водопроводе довольно высокого давления.

Как выбрать электрический водонагреватель, его устройство и принцип работы
Напорный электроводонагреватель

Безнапорные приборы работают в водопроводной системе без значительного давления, но использовать этот вид нагревателей для нескольких потребителей не получится. Обычно безнапорные устройства устанавливаются непосредственно возле крана или душа. Многие модели имеют встроенный кран в нижней части водогрейного прибора.

Устройство должно быть правильно установлено, ведь если вмонтировать безнапорный водонагреватель в систему, где имеется повышенное давление жидкости, то во время эксплуатации прибор может быть выведен из строя в результате прорыва рабочей оболочки.

Напорные и безнапорные устройства могут также иметь различный тип нагревательного элемента. В приборе могут быть установлены:

  • ТЭН
  • Неизолированная спираль

Если в приборе используется обычный ТЭН высокой мощности, то образование накипи, при использовании жёсткой воды, может стать основной причиной скорой поломки устройства.

Как выбрать электрический водонагреватель, его устройство и принцип работы
ТЭН проточного водонагревателя

Неизолированная спираль лишена такого недостатка, но при эксплуатации может легко повредиться при наличии в водопроводной системе воздушных пробок.

Все проточные электрические водонагреватели можно разделить по типу управления. Принцип регулирования температуры нагреваемой жидкости может быть следующим:

  • Гидравлическим
  • Электронным

Устройства, оснащённые гидравлическим управлением являются очень надёжными, но, как правило, в таких приборах для переключения режимов работы водонагревателя следует производить механическое переключение тумблера, расположенного на корпусе устройства.

При использовании водонагревателей с электронным управлением можно достаточно точно выставить температуру на дисплее, которая будет поддерживаться автоматически.

Немаловажной характеристикой проточных нагревателей является производительность. Выражается она в объёме воды нагретой до определённой температуры в течение 1 минуты

Чем большее количество водоразборных точек будут работать одновременно, тем с большей производительностью должен быть установлен проточный водонагреватель.

Основные технические характеристики

Как выбрать электрический водонагреватель, его устройство и принцип работы

Габариты и вес. Размеры бойлера зависят от толщины внутренних стенок (чем стенки толще, тем дольше аппарат прослужит). Связанно это с тем, что благодаря защитному покрытию из-за воздействия высоких температур стенки аппарата не расширяются и не раскалываются.

Мощность – это, пожалуй, главный параметр по которому вы будете выбирать бойлер, так как уровень его мощности напрямую влияет на скорость нагрева.

Особенности мощности

Как уже упоминалось выше, именно от мощности аппарата зависит скорость нагрева воды. Лучше всего приобретайте аппараты с мощность до 20кВт, так как более мощные устройства сильно перегружают электрическую сеть.

Объем емкости

Также большое значение имеет объём ёмкости ведь исходя из этого значения, вы будете выбирать бойлер. Самое главное, чтобы указанного объёма хватало всем членам семьи (если вы купите устройство меньшего объема, то придется заново нагревать воду, а если большего, то впустую потратите электроэнергию).

Монтаж своими руками

Как выбрать электрический водонагреватель, его устройство и принцип работы

  1. Первым делом сделайте разметку места, где будет находиться бойлер.
  2. Теперь закрепите устройство.
  3. Поле приступайте к подсоединению водопровода.
  4. Все, устройство готово к использованию.

Необходимые расчеты

Перед покупкой бойлер вам необходимо рассчитать объём используемой воды.

Формула: V=Q×n×(t1- t2)/(t3- t2), где:

  • Q – нужный вам объём воды;
  • n – количество жильцов;
  • t1 – необходимая температура горячей воды;
  • t2 – средняя температура холодной воды;
  • t3 – необходимая температура нагретой воды.

Важные нюансы

Выбирайте накопительный водонагреватель с учётом количеством членов семьи, так как ели вы возьмете бойлер небольшого объема, то каждый раз нужно будет ждать, пока вод нагреется. Оптимальный объём бака – 150 литров, большее – это излишек.

Популярные статьи  Самая лучшая паста для шугаринга для разных типов волос

P.S. Доказательная база

Ниже описано как я и 3 видных не наших эксперта приходят к 150 литрам абсолютно с разных сторон.

Как я посчитал 150 литров

Как выбрать электрический водонагреватель, его устройство и принцип работы

Большинство обращающихся к нам за покупкой и/или установкой бойлера косвенного нагрева начинают вопроса «Какой объем бойлера нужен в мой дом?». Почти во всех случаях ответ лежит в диапазоне 150-200 литров. Меньше и больше это уже узко специфические случаи. Столько информации кругом, столько специалистов, но почему ответ не очевиден покупателю? Мне поручили разобраться, почему задают этот вопрос.

Технические данные из паспорта бойлера

Итак, задача бойлера нагреть необходимый объем воды в необходимые сроки до комфортных 40-45 градусов. Часто слышал, что надо помножить проживающих на литры, и часто видел сложные формулы по этому поводу. Поэтому я начал … с изучения документации на новые модели поступивших в продажу эмалированных бойлеров С-Танк нашего белорусского производства. Сколько бойлера делают воды очень понятно, сколько времени на нагрев зимой с котлом и ТЭНами летом. Не совсем понятно, почему потребление от котла и от ТЭНов отличается в 3 раза … Ладно, открытым, не позволяющим внятно понять, остаётся вопрос «А сколько воды нужно семье?».

Принцип работы и устройство бойлера

Прежде чем выбирать модель, нужно разобраться в особенностях работы. Техника накопительного типа представляет собой металлический бак, объем может быть разный. Изнутри стенки покрыты эмалью, которая защищает от коррозии. В нем располагаются ТЭН и магниевый анод. Снаружи покрыт слоем теплоизоляции, корпус выполнен из листового металла.

К нему подключаются трубы водоснабжения. В резервуаре вода скапливается и нагревается до заданной температуры. После этого ТЭН периодически включается для подогрева, а теплоизоляция минимизирует потери.

Схема устройства электрического водонагревателя:

Есть модели, работающие на газовом топливе. Конструкция бака схожа с электрическим, но вместо ТЭНа внутри расположен теплообменник — змеевик из стали, латуни, меди. В нем циркулирует теплоноситель, который нагревается от газовой горелки, размещенной снизу. Сверху находится вытяжной колпак, через него выводятся продукты сгорания.

Схема:

Как выбрать проточный водонагреватель электрический в квартиру, на душ

От правильного выбора водогрейного прибора будет зависеть не только обеспечение горячей водой в необходимом объёме, но и продолжительность эксплуатации устройства. При выборе проточного прибора для установки в квартиру или в частный дом необходимо руководствоваться следующими принципами:

  • Мощность устройства не должна превышать максимально разрешённое значение тока. Если будет установлен слишком мощный прибор, то при открытии крана горячего водоснабжения, возможно аварийное выключение электричества. Если необходимо обеспечить горячей водой большой дом, то в этом случае рекомендуется выбрать трёхфазное устройство. Прежде чем приобретать такой прибор следует также убедиться в том, что существует возможность подключения трёхфазной электрической сети.
  • Тип управления прибором также имеет существенное влияние на принятие окончательного решения в пользу покупки определённой модели проточного водонагревателя. Электронный вариант регулирования температуры воды позволяет осуществлять более точную установку этого параметра, а также производить изменения нагрева с помощью дистанционного пульта управления.
  • Внешний вид устройства, а также качество лакокрасочного покрытия имеет не самое последнее значение при выборе проточного водонагревателя. При равных технических показателях предпочтение следует отдать модели, которая идеально впишется в дизайн помещения.

Как выбрать электрический водонагреватель, его устройство и принцип работы
Идеально впишется в любой интерьер

Если водонагреватель приобретается для установки только в ванной комнате или на кухне, то достаточно приобрести устройство мощностью около 5 кВт. Стоимость проточного устройства, в этом случае, составит всего около 2500 рублей.

Чтобы водогрейное оборудование прослужило много лет, без каких-либо отклонений в работе, рекомендуется приобретать устройства известных производителей.

Бойлеры с паровым или водяным теплообменником

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера с паровым или водяным теплообменником:

Как выбрать электрический водонагреватель, его устройство и принцип работы

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Как выбрать электрический водонагреватель, его устройство и принцип работы

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы такого бойлера. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, подобные водонагреватели оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Как выбрать электрический водонагреватель, его устройство и принцип работы

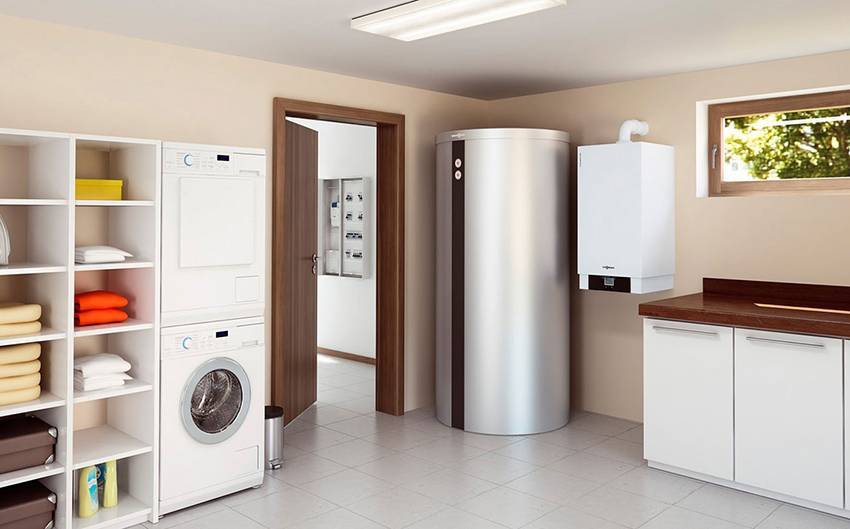

Агрегаты производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Особенности подключения водонагревателя накопительного типа

Для самостоятельной установки водонагревателя накопительного типа необходимо подготовить следующие материалы и инструменты:

Схема подключения накопительного водонагревателя к водоснабжению.

  • водонагреватель;
  • гибкие шланги подводки;
  • шаровые краны;
  • трубы;
  • силиконовая трубочка;
  • перфоратор;
  • молоток;
  • разводной ключ.

Устройство накопительных водонагревательных приборов подразумевает подведение к нему электричества от щитка. При этом нельзя допускать, чтобы к этой же линии были подключены другие приборы.

Что касается автоматического выключателя, то такой водонагреватель отлично работает, если сила его тока будет не более 16 А.

Для защиты людей от электротравмы в электрическую цепь встраивают устройство защитного отключения (УЗО) на 30 мА. Но чтобы избежать накапливания большого количества автоматики в щитовой, достаточно установить дифференциальный автоматический выключатель.

Если планируется установка водонагревателя большой емкостью, с целью экономии электроэнергии нужно установить счетчик с двойным тарифом.

Бойлер, оборудованный программным обеспечением, позволяет производить нагрев воды в часы низкого тарифа. Например, если нагреть воду ночью, утром она еще будет горячая, а в дневное время достаточно будет подогреть по мере расхода.

Оцените статью
Павел Романов
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как выбрать электрический водонагреватель, его устройство и принцип работы
Установка и подключение накопительного водонагревателя своими руками
