Не запускается компрессор на холодильнике - почему не работает и как починить или заменить компрессор своими руками

Содержание

Неисправности электрической части компрессора

Механические причины – это деформация или поломка вала ротора, ослабление крепления сердечника статора к станине, ослабление опрессовки сердечника ротора, выплавление баббита в подшипниках скольжения, разрушение сепаратора, кольца или шарика в подшипниках качения, поломка крыльчатки, отложение пыли и грязи в подвижных элементах.

Электрические аварии включают в себя: неисправности в питающей электросети; обрывом или замыканием проводников в обмотках статора, ротора, пробой изоляции или снижение её сопротивления вследствие старения, разрушения или увлажнения.

Таблица основных неисправностей поршневых компрессоров, причины и способы устранения:

Наименование неисправности, её проявление и признаки

Вероятная причина

Способ устранения

Снижение производительности компрессора

Засорение воздушного фильтра

Очистить или заменить фильтрующий элемент

Нарушение плотности соединений или повреждение воздухопроводов

Определить место утечки, уплотнить соединение, заменить воздухопровод

Проскальзывание ремня вследствие недостаточного натяжения, либо загрязнения

Натянуть ремень, очистить от загрязнений

Утечка воздуха из ресивера в нагнетательный воздухопровод -постоянное «шипение» при отключении компрессора

Попадание воздуха из ресивера в нагнетательный воздухопровод из-за износа или засорения уплотнителя клапана обратного

Вывернуть шестигранную головку клапана, очистить седло и уплотнительную прокладку или заменить

Перегрев двигателя и остановка компрессора во время работы

Недостаточный уровень масла в картере компрессора

Проверить качество и уровень масла, при необходимости долить масло

Продолжительная работа компрессора при максимальном давлении и потреблении воздуха — срабатывание защиты

Снизить нагрузку на компрессор, уменьшив потребление воздуха, повторно запустить компрессор

Остановка компрессора во время работы

Вибрация компрессора во время работы. Неравномерное гудение двигателя. После остановки при повторном запуске двигатель гудит, компрессор не запускается

Отсутствует напряжение в одной из фаз цепи питания

Проверить и обеспечить питание цепей

Излишек масла в сжатом воздухе и ресивере

Уровень масла в картере выше среднего

Примечание: В случае обнаружения неисправностей Вы всегда можете обратиться в компанию НижегородТехЦентр. К Вашим услугам огромный ассортимент запчастей и фильтров для компрессоров, мобильная сервисная служба.

Материалы сайта, которые Вам так же могут быть интересны:

Источник

Не работает ТЭН оттаивания

О различных неполадках этой детали свидетельствует сигнал «F07»

или же загораются сразу три светодиода. Стоит предупредить пользователей, что не все коды ошибок, возникающие на дисплее, соответствуют реальному отказу техники — командному аппарату так же свойственно ошибаться, как и людям. Лучше всего считать, что код ошибки — это только предположение о том, что нагревательный элемент системы оттаивания неисправный, поэтому все надо проверить.

Сначала в цепи замеряем сопротивление, затем узнаем состояние предохранителей, может, один из них перегорел. Если все в норме — надо менять ТЭН, эту операцию лучше доверить мастеру из центра сервиса, потому что он все проверит тщательно и диагностирует точную причину.

Ремонт своими руками: что возможно

Необходимый инструмент для установки места поломки – универсальный тестер. А первое необходимое действие – проверка напряжения в сети. Вполне возможно, что вся суть неисправности сводится к слишком низкому напряжению.

Все виды нарушений в работе можно разделить на две основные группы:

Холодильник запускается, слышен гул мотора, но охлаждения не происходит – если поломка терморегулятора исключена, то причиной, скорее всего, является утечка хладагента. Убедиться в этом просто: конденсатор на задней стенке холодильника при нормальной работе должен быть горячим. Если же температура его равна комнатной, то произошла утечка. Производить ремонт своими руками нельзя.
Холодильник не включается или отключается через короткое время – причины весьма разнообразны, однако согласно статистике 20% из них сводятся к нарушениям в работе компрессорного мотора. На фото – рабочий аппарат.

Компрессор работает с перебоями

Перебои в работе компрессорной установки вызываются:

Неисправность реле контроля давления. Реле давления воздуха для компрессора используют для автоматической защиты агрегата в случаях:

давление всасывания становится меньше расчетного;
давление нагнетания превышает допустимый предел.

Различают реле низкого давления, прямое срабатывание которого (размыкание контакта) происходит при понижении давления до контролируемой величины. При повышении давления на величину настройки происходит обратное срабатывание (замыкание контакта).

У реле высокого давления прямое срабатывание (размыкание контакта) происходит при увеличении давления до заданной величины. Обратное же срабатывание (замыкание контакта) бывает при понижении давления.

Реле давления ремонтируется или меняется на новое.

Интенсивный отбор сжатого воздуха – происходит из-за несоответствия производительности компрессорной установки

с потребляемой мощностью. Эти неисправности компрессора можно исключить, если при покупке пневмоинструмента, досконально изучить его характеристики и выяснить, сколько воздуха расходуется за единицу времени.

Устройство воздушного компрессора

Чтобы разобраться в неполадках компрессора, нужно четко представлять, из каких элементов он состоит и для чего они предназначены. Компрессор, в минимальной комплектации, состоит из нагнетателя (двигатель, создающий поток воздуха) и ресивера – емкости, в которой содержится сжатый воздух. Чаще всего используют поршневые компрессоры.

Одним из главных требований, предъявляемых к компрессору, считается его безопасность. Если давление в ресивере не контролировать, то компрессор сгорит. Велика вероятность того, что баллон ресивера может взорваться. Чтобы предотвратить это, ресивер снабжается электронным реле, которое автоматически отключает компрессор при достижении давления воздуха определенной величины.

устройство компрессора

Воздушный компрессор снабжен манометром, который показывает величину давления воздуха в баллоне. Для предохранения компрессора от негативного влияния используют обратный клапан. Основной его функцией является предотвращение возврата воздуха обратно в компрессор при выключении или другом вмешательстве в работу агрегата.

Для более сложных конструкций компрессоров характерно наличие дополнительного оборудования, такого как автоматика для компрессора. Обычно в небольших компрессорах, блок автоматики поддерживает давление до восьми атмосфер при помощи реле давления, включая или отключая питание электродвигателя при достижении минимального или максимального давления в ресивере.

При этом имеется два манометра: большой показывает давление в баллоне ресивера, маленький – на выходе. Реле давления может комплектоваться разгрузочным клапаном. При остановке агрегата он будет открыт, что облегчает последующий запуск двигателя.

В некоторых моделях предусмотрен радиатор охлаждения на трубках подачи воздуха из компрессора в ресивер.

Наличие сливного клапана позволяет быстро сливать конденсат из ресивера, ведь этой операцией желательно заканчивать каждый сеанс работы агрегата.

Предохранительный клапан производит стравливание повышенного давления в ресивере, если по каким-либо причинам не срабатывает автоматика, что предохраняет двигатель компрессора от перегрузок.

Воздушный фильтр защищает поршневую систему от песка, грязи, паров краски.

Различают следующие виды компрессоров:

Объемного действия – удерживают газ или воздух в замкнутом пространстве, повышают давление. Среди них выделяют:

ротационные, принцип действия – всасывание и сжатие газа при вращении пластин; рабочий объем уменьшается, это приводит к повышению давления.
поршневые – давление создается движением поршней и клапанов; надежны в эксплуатации, но более шумные, чем ротационные.

Динамические – обеспечивают сжатие за счет увеличения скорости движения газа, увеличивая его кинетическую энергию, которая преобразуется в энергию сжатия. Различают:

центробежные – используют для воздухообмена в шахтах;
аксиальные или осевые.

Рассмотрим, как работает компрессор поршневого типа, воздух или газ в нем сжимается поршнем, который перемещается по цилиндру:

Когда поршень (3) двигается вверх по цилиндру компрессора (4), рабочий газ сжимается. Электродвигатель перемещает поршень через коленчатый вал (6) и шатун (5).
Всасывающий и выпускной клапаны открываются и закрываются по действием давления газа.
На левой схеме представлена фаза всасывания газа в компрессор. При движении поршня вниз, в компрессоре создается разрежение и открывается впускной клапан (12). Таким образом, газ попадает в пространство компрессора.
На правой схеме показана фаза сжатия газа. Поршень поднимается вверх, при этом открывается выпускной клапан (1). Газ выходит из компрессора под высоким давлением.

схема работы

Сам по себе нагнетатель выдает неравномерную струю воздуха, что нельзя применять, например, для использования краскопульта. Ресивер спасает положение, сглаживая пульсации давления.

Пополнив запас сведений о компрессорной установке, можно самостоятельно произвести ремонт компрессора. Различают следующие неисправности компрессорной установки:

Не запускается нагнетатель компрессорной установки.
Время от времени срабатывает автомат термозащиты.
При запуске компрессора, срабатывает автомат термозащиты и выбивает предохранитель.
Двигатель агрегата работает, но не производит накачку воздуха в ресивер или делает это медленно.
При отключении нагнетателя, в ресивере падает давление.
Большое содержание влаги в выходном потоке воздуха.
Сильная вибрация двигателя.
Компрессорная установка работает с перебоями.
Поток воздуха расходуется ниже нормы.

Двигатель компрессора не запускается

Существует несколько вероятных причин, почему не запускается компрессор.

Если агрегат не запускается и не гудит, нужно проверить питающее напряжение с помощью индикаторной отвертки. Если фаза есть, соединения вилки с розеткой нормальные, стоит проверить предохранители, подверженные плавке.

Дефектные предохранители заменяют другими, но того же номинала. Нельзя устанавливать новые предохранители, рассчитанные на больший электрический ток. Если предохранители перегорают повторно, возможно есть короткое замыкание на входе в схему.

Компрессор может не запускаться из-за некорректности работы реле контроля давления или сбоя настроек уровня. Чтобы проверить так ли это, выпускают газ из баллона и запускают нагнетатель. Если двигатель работает, перенастраивают реле. Не работает – меняют необходимую деталь.

Двигатель не будет работать, при срабатывании автомата термозащиты, выключающий питание из-за перегрузки поршневой системы. В этом случае ремонт компрессора своими руками заключается в том, чтобы дать мотору остыть 20 минут, после чего работа агрегата придет в норму.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

LG;
Liebherr;
«Бош»;
«Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

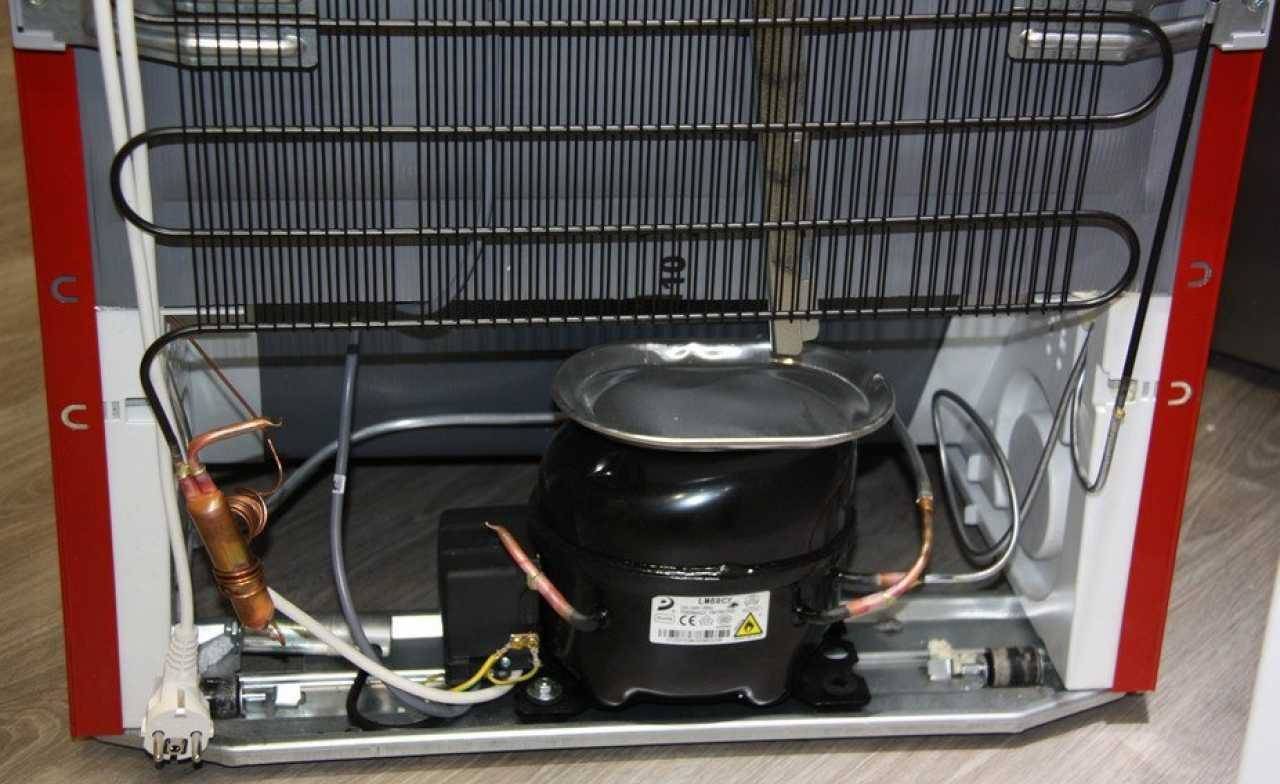

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

неисправность электрооборудования, в том числе отказ пускозащитного реле;
заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Наиболее общие причины поломок

Для того, чтобы определить причину неисправности, нужно внимательно отнестись к признакам поломок. Это даст возможность самостоятельно определить их источник и при возможности устранить.

Для начала следует проверить наличие электричества в сети и подключен ли холодильник к розетке. Если здесь все в порядке, но возникают такие ситуации:

Не запускается мотор, но работает лампочка, время от времени слышатся периодические щелчки — эти признаки могут указать на поломку компрессора холодильника. Щелканье при запуске холодильника говорит о поломке детали и необходимости его замены. Слышные щелчки выдает реле, запускающее двигатель и отвечает за его работу;
Холодильник запускается, но сразу же выключается. Лампочка светит, но мотор не работает. Если щелчки пускового реле отсутствуют, то наиболее вероятно, что сломался термостат, отвечающий за уровень температуры в агрегате. Система управления холодильником не получает подтверждения, что в камере холодильника превышена температура, поэтому не происходит запуск системы;
Освещение в холодильнике не работает, не включается мотор. Причиной может оказаться неработающая вилка или неисправность сети.

Эти основные комбинации поломок не всегда информативны, на их основании точно сказать о причине поломки невозможно.

Для определения точного места поломки желательно вызвать мастера. Он располагает необходимым оборудованием, инструментами и опытом для точного определения поломки.

Выходная струя газа содержит много влаги

Такая ситуация возникает при следующих условиях:

большое скопление влаги в ресивере;
загрязнен воздухозаборный фильтр;
влажность в помещении компрессорной установки повышена.

С влагой в выходной струе сжатого воздуха борются такими методами:

регулярно сливают избыточную жидкость из баллона;
очищают или заменяют фильтрующий элемент;
переносят компрессорную установку в помещение с более сухим воздухом или устанавливают дополнительные фильтры-влагоотделители.

Вообще поршневым двигателям свойственна высокая вибрация. Но, если раньше относительно тихая компрессорная установка начинает грохотать, существует большая вероятность того, что ослабли винты крепления двигателя или сильно износился материал виброподушек.

Неприятный запах

Такие запахи могут появиться внутри холодильника по вине пользователей, при помещении продуктов с резкими запахами, когда морозильную камеру не протирают насухо после размораживания. Запах удаляется довольно просто.

Уберите все продукты из холодильной камеры.
Поместите в эту камеру пиалу с водой и добавлением сока лимона из расчета один к одному, закройте плотно дверь и отключите холодильник, чтобы разморозить морозильную камеру.
После размораживания, которое будет длиться несколько часов, протрите все стенки камер и полки смесью сока лимона и воды, оставьте закрытыми на несколько минут, но не более получаса.
Протрите весь холодильник внутри сухой чистой тряпочкой. Пары лимона и его сок удаляют не только запах, но и убирают со стенок и полок жировые отложения и грязь.

Холодильником можно будет пользоваться не ранее 5-10 часов, потому что он должен хорошо проветриться. Такую операцию лучше делать вечером, перед сном, и к утру ваш холодильник будет как новый.

Неисправность автоматики и электроснабжения

Наиболее распространенная проблема — поломка пускозащитного реле. При этом холодильник может просто не реагировать на подачу тока, а может производить характерный «электрический» гул в течении нескольких секунд, после чего ток будет отключен тепловой защитой. Если быть внимательным, то замена реле может быть произведена самостоятельно. Вам нужно запомнить (зарисовать) расположение проводов, снять его (небольшая пластиковая коробочка около компрессора или на нем самом), пойти в магазин холодильного оборудования и попросить такое же. После чего установить его в обратном порядке. Помните, что неправильное подключение реле может вывести компрессор из строя, поэтому будьте предельно внимательны.
Другая причина встречается реже, но все же имеет место быть. Это неисправность термостата. Из-за ошибочных показаний датчика он может решить, что в холодильнике уже достаточно низкая температура и не будет замыкать цепь компрессора. Диагностика тут проста: снимите термостат (небольшой пластиковый корпус внутри холодильника, на котором расположен регулятор температуры), запомнив расположение проводов. У старых холодильников к нему обычно подключаются 2 провода, которые и являются цепью компрессора. В новых моделях там может быть множество других, но нас интересуют именно эти 2. Замкните их напрямую, минуя термостат. Если компрессор запустился — смело идите в магазин и покупайте замену.
Современные холодильники все больше отдают под управление цифровой автоматики. Множество датчиков, контроллеров и сложные схемы позволяют полностью контролировать процесс работы, предупреждая о любых ошибках, делая ее экономной и бесшумной. Но, усложнение любой схемы ведет к неизбежному усложнению её ремонта. Если вы подозреваете, что проблема в контроллерах — обратитесь к специалисту по автоматике.

Вышел из строя компрессор холодильника

Компрессор является одной из самых важных деталей холодильника. Если мотор не включается, то и холодильник не заработает. Однако при наличии определенных знаний и навыков можно самостоятельно установить причину неисправности компрессора холодильника.

Чтобы определить, почему греется компрессор холодильника, нужно знать его устройство. Для большинства современных бытовых холодильных приборов конструкция мотора не имеет принципиальных отличий. Данный агрегат представляет собой поршневой электродвигатель и обмотку, размещенные в герметичном корпусе и работающие от переменного тока. Чтобы понять принцип его действия, достаточно вспомнить школьный курс физики.

Из герметичного корпуса, в котором находится мотор, сделано три вывода:

общий;
пусковой;
рабочий.

Три этих контакта, в свою очередь, подсоединяются к реле, которое и запускает мотор. Самые современные модели холодильников имеют более сложные электронно-цифровые системы пуска.

Двигатель компрессора не запускается

Существует несколько вероятных причин, почему не запускается компрессор.

Можно ли проверить и починить компрессор самостоятельно?

Технология замены компрессора – небезопасная, очень сложная и требует использования специализированных инструментов:

кислородо-пропановой горелки;
трубореза;
течеискателя (определяют с его помощью также место утечки фреона);
термометра электронного типа;
вентилей для отбора хладона и прокалывания;
муфты Ганзена;
осушителя;
пережимных клещей;
припоя и флюса;
зарядного цилиндра;
нового мотор-компрессора.

Следует подумать, целесообразно ли приобретать всё это, чтобы заменить компрессор? Покупка всех деталей обойдется дороже, чем услуги мастера по ремонту.

Ещё один аргумент против – высокая опасность работ. Ведь работы проводятся с газом, взрывоопасным веществом. Стоит ли подвергать себя риску? Не имея опыта и нужных знаний, есть риск повредить трубки, выпустить весь газ или нарушить балансировку.

Для тех, кто всё же решил выполнить работы своими силами или просто интересуется, насколько сложна и как происходит процедура, опишем технологии работ при замене мотор-компрессора.

Демонтаж старого компрессора:

Надрезать напильником и обломить заправочную трубочку.
Надрезать и обломить на расстоянии примерно 2–3 см от фильтра-осушителя капиллярную трубку.
На расстоянии 1–2 см от шва трубка-компрессор отрезать отсасывающие и нагнетательные трубки, то же самое на расстоянии 1–1,5 см от шва конденсатор-фильтр сделать с осушителем. Для этого воспользоваться труборезом.
Снять пусковое реле.
Снять крепление компрессора.
Снять сам компрессор.
Произвести зачистку трубопровода.

Неисправности холодильников Атлант и их устранение

Исправная техника не создает проблем, не заставляет обращать внимание на свою работу. Это значит, в камерах поддерживается стабильная температура, сухо, нет посторонних запахов

Работает агрегат в привычном режиме, звуки слива конденсата, включение мотора обходится без стуков, вибрации и свиста.

При любой неисправности холодильника Атлант срабатывает сигнал отклонения от режима – горит красная лампочка

Обратите внимание, когда рефрижератор:

перестал морозить;
нарушается цикл – длительные перерывы или длительная работа компрессора;
посторонние шумы;
появились лужи внутри камеры или снаружи;
в камере нет освещения.

Чтобы точно определить причину того или иного отклонения нужно провести диагностику – по признакам определить возможные неисправности, сверившись с инструкцией, устройством модели одного или двухкамерного холодильника Атлант и провести их ремонт

Перестал морозить холодильник полностью или в одной камере? Проверить, как реагирует аппарат на терморегулятор. Убедиться, что контур герметичный, уплотнение исправное

Важно обеспечить хорошее проветривание прибора снаружи. Если условия эксплуатации не менялись – причина в охлаждающем контуре или термостате

Нарушен цикл? Команду на включение компрессора дает термостат, он же поддерживает регулирование. Если компрессор работает подолгу – может, не хватает фреона в системе или неисправен датчик температуры. Если в холодильной камере температура понижается до минуса – проверять нужно термостат.

Посторонний шум может свидетельствовать о неисправной подвеске, выработке посадочного места вала или дефекте в компрессоре. Может, прибор стоит близко к другому, вибрация усиливается.

Если внутри камеры при капельной разморозке появились лужи – забилось отверстие отбора конденсата на «плачущей» стене. Вода под днищем? Наверняка сместился конденсатный лоток или трубка над ним. Расположены они над компрессором, следует поправить.

Освещение камеры происходит при замыкании контактов на двери кнопкой. Она может поломаться, или заесть. Лампочки со временем перегорают. Если повреждение в электрической цепи – нужен специалист.
